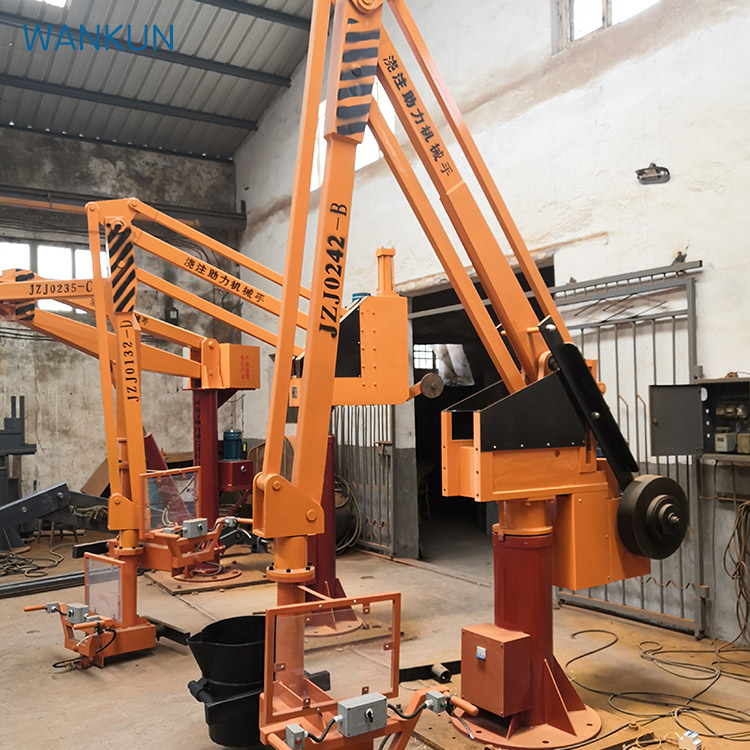

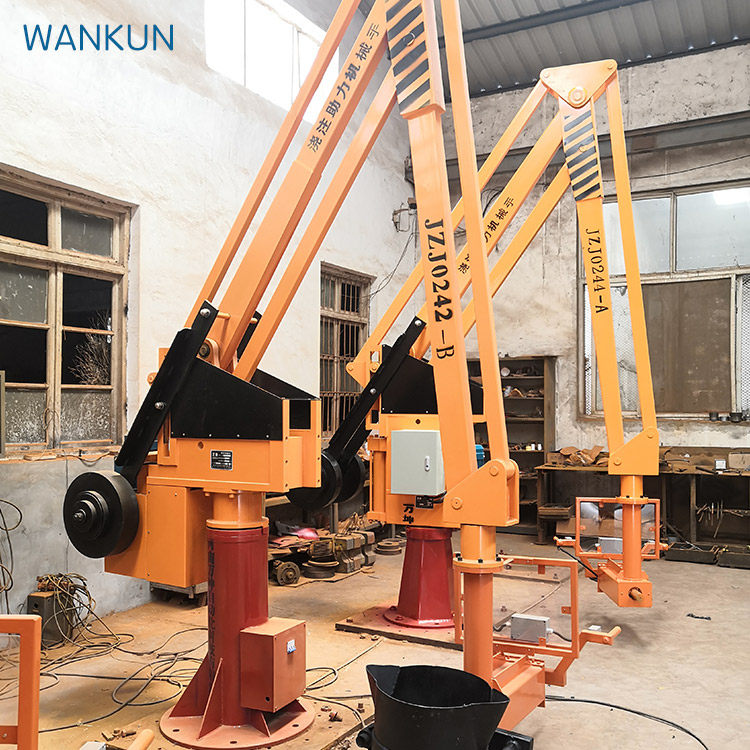

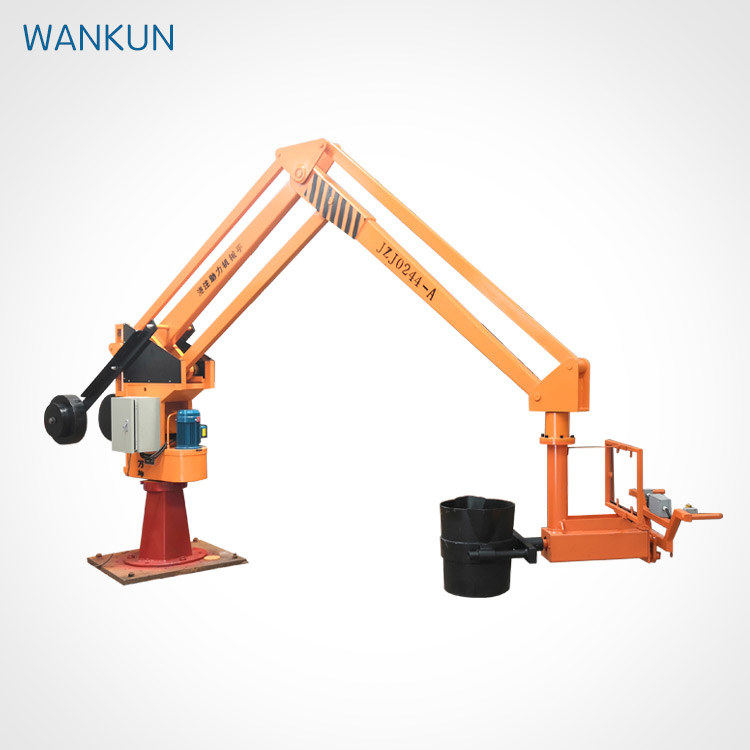

Гідравлічний маніпулятор лиття серії ZJZ є новим типом ливарного та підйомного обладнання, що має наступні характеристики:

1, без перемикача подорожі, використовуючи власний обмеження проїзду циліндра, і буферний пристрій.

Гідравлічна система оснащена пристроєм безпеки, який має функцію захисту безпеки в разі перевантаження і т.д., і запобігає пошкодженню частин і аварій балансового крана.

Серія маніпулятора з лиття Zjz оснащена функціями обмеження швидкості та самознищення, які можуть зробити падіння ваги більш гладким і заощадити споживання енергії. Маніпулятор підходить для високої ефективності підйому та точного позиціонування та встановлення важких об'єктів у межах 300 кг, особливо для середніх і малих ФУНДРИ. Він має переваги невеликого розміру, низького шуму, легкої ваги, нової та компактної структури, безпечної та надійної експлуатації, простого і зручного обслуговування і т.д. Це новий продукт, який звільняє оператора від ручної праці частого завантаження та розвантаження і покращує ефективність виробництва.

Гідравлічний маніпулятор для підйому важких об'єктів досягається за допомогою трьох видів синтезу руху:

1, вертикальний підйом гідравлічний рух

Повернути фюзеляж ручно

Переміщення горизонтально вручну

МТехнічні параметри ZJZ гідравлічного ливарного маніпулятора

Таблиця 1:

Зовнішнє малювання

Структура і принцип

Маніпулятор гідравлічного лиття серії JZJ складається з п'яти частин: фюзеляжу, збалансованого чотириколісного механізму, гідравлічної системи та електричного управління, пристрою обертання лиття.

1 фюзеляж:

Ця частина складається з основи,

Орієнтовне ось сидіння, ручне сидіння, вертикальне керівництво збирання і т.д. База може бути встановлена на цементну основу (фіксована) (див. таблицю - для базових розмірів) або фіксована на мобільному кошику (мобільний). Тіло може обертатися в діапазоні 345 градусів навколо обертаючого ось сидіння. Вертикальний керівництво збирання фіксовано на задній частині тіла, а керівництво колесо збалансованого чотиризв'язкового механізму рухається вгору і вниз на воді.

2, баланс чотири з'єднуючий механізм котушки:

Ця частина складається з великої руки, великої руки комплексної руки, підйомної руки, підйомної руки комплексної руки, з'єднувального штаба, підтримкової пластини і балансового блоку та інших частин. Обидві сторони точки підвіски між підтримковою платою і підключною штабом переміщуються горизонтально парою однорядних кульових підвісок на провідному залізниці тіла. Задній кінець великої руки з'єднувався з головою пістонової штаби гідравлічного циліндра через ніс, а вертикальний рух здійснюється вздовж провідної роги. Налаштований балансовий блок встановлюється на велику руку, пов'язану чотирма зв'язками, що збалансовано з самовагою балансо

Гідравлічна система:

Система складається з трансмісійного насоса, електромагнітного напрямного клапана, вхідного і зворотного масляного трубопроводу, захисного клапана, гідравлічного циліндру і т. Д. Коли оператор натискає, піднімає (або падає) кнопку, гідравлічне масло через електромагнітний клапан в циліндр, нижню камеру, підштовхує підшипник вниз (або вгору) рух, через принцип чотирьох зв'язків, щоб керувати рухом підйому важких об'єктів.

Коли вага підйому перевищує в 1,1 рази номінальну вагу, вентиль безпеки відкривається і розвантажується так, щоб вагу не можна було підняти, щоб захистити безпеку всього гідравлічного балансового крана.

Електрична частина управління:

Ця частина складається з двигуна, перемикача пластикового корпусу, фюзеляжа, кнопка управління, контактора змінного струму, невеликого реле, контрольного трансформатора тощо (див. Таблицю 2). Машина використовує трифазний 380В, джерело живлення 50ГЗ (трифазні чотири лінії), нейтральна лінія повинна бути міцно підключена.

Використовуйте живлення 24В. Лінію живлення можна вести з дна шасі або з лівої сторони електричної коробки. Коли вмикається перемикач повітря, автоматичний кнопка відновлення розповсюджувача завжди вмикається, і система починає працювати після включення дистанційного керування. Натисніть кнопку вгору або вниз (див. малюнок 3) для підвищення або зниження розповсюджувача.

Слінг

5 Розповсюджується частина:

Інформаційна частина складається з пристрою управління комунікацією та горизонтального пристрою обертання Мо. Рао Бао отримає композицію рамки. Через фарбування через контроль, плитку можна контролювати, щоб рухатися вгору і вниз до штучної будівлі, а ручний гальмо можна стиснути, щоб обертатися. Горизонтальний пристрій обертання дозволяє оператору легко застосовувати. Рама монтажу плитки повинна бути підключена до плитки.

Упаковка, транспортування, установка та введення в експлуатацію

1. упаковка, транспортування та монтаж

Під час відправлення, вся машина фіксується на спеціальній транспортній нижній рамі, а збалансований чотирибаровий зв'язок фіксується на фюзеляжі фіксованою плитою, щоб вона не могла слізти назад і вперед.

Частини обладнання та резервуар палива були мокрими з дощем. Вся машина також може бути розділена на три частини: фюзеляж, збалансований чотири-барний механізм зв'язку та компоненти противаги для упаковки та транспортування. Частини збиральні машини за графом, вимкніть охорону та вертикальні навігаційні плити, після крана в руках вище, щоб збалансувати чотири-барний зв'язок, діюча рука, паралельна з опорною плитою, що веде руку на будь-якій стороні хреста на руці на рівні верхнього проводу, навігаційне колесо на чотирьох сполучних колінах і спільному підключенні пістона, два навігаційні колеса, встановлені в цен

2.Встановлення та введення в експлуатацію

Будь ласка, уважно прочитайте інструкцію перед установкою машини. Під час установки калібруйте рівень площини бетонного фундаменту, а потім фіксуйте всю машину на фундаменті. Витягніть розповсюджувач до максимального робочого радіусу на тій же висоті і зробіть круговий рух 340 градусів. Знайдіть горизонтальну точку розповсюджувача в третій рівній точці, а горизонтальна помилка трьох точок не повинна перевищувати 15 мм. Підключіть до трифазного 380V, 50HZ робочого живлення (трифазний чотирипровідний), нейтральна лінія повинна бути безпечно підключена. Після перевірки правильно, закрийте перемикач живлення електричної коробки, натисніть кнопку,

Зверніть увагу на питання безпеки

Перш ніж вводити електроенергію в машину, слід встановити три перемикача захисту від витоків.

2, оболонка машини повинна бути заземлена (PE лінія), а заземлення добре.

Перед тим, як відкрити кришку електричної коробки для технічного обслуговування, спочатку необхідно відключити зовнішнє живлення.

При роботі на свіжому повітрі слід вживати дощові та пилові заходи. Строго забороняється дощ до мокрого електричного обладнання або дощ, щоб потрапити в резервуар.

5, віддалений передавач повинен бути два місяці (в залежності від використання) для заміни батареї.

лубрикація

Валютні підшипники кожної частини машини смажуються кальцієвим жиром, очищаються і замінюються раз на шість місяців.

Контактна поверхня між передньою і задньою вертикальною залізницею і валиком смажується кальцієвим жиром один раз на місяць.

3, нафтовий резервуар з 32# ~ 48# анти-одяг гідравлічного масла, поверхня масла не повинна бути внизу лінії поверхні масла вікна 10мм нижче, модель гідравлічного масла відповідно до використання навколишнього середовища, очищення кожні шість місяців, замінити один раз.

2 Електрична схема

Таблиця 2:

Фігура 5

Схема гідравлічної системи
