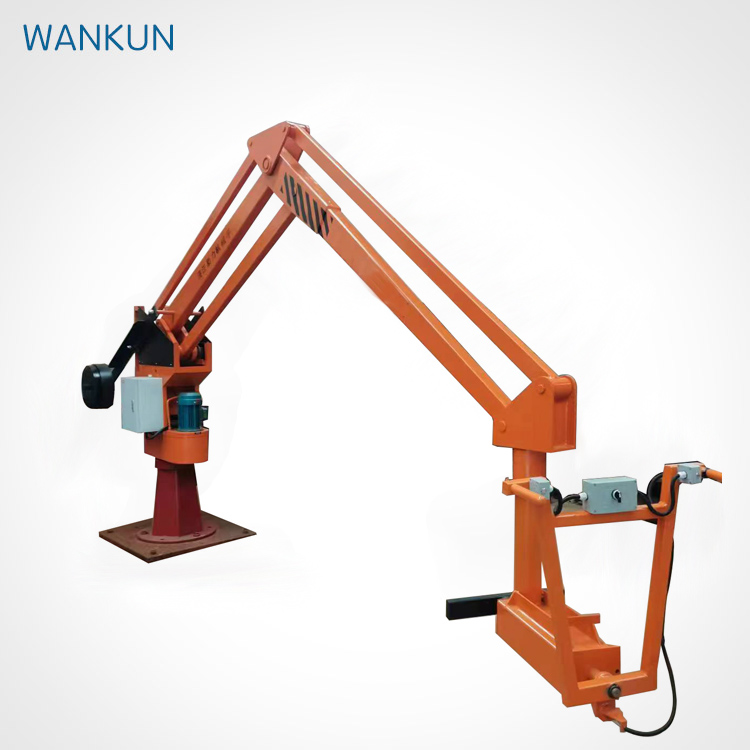

ZJZ0540 маніпулятор для ковзаня
Обертатися 360°
Капацитет ковзаня 500 кг
Робочий радіус 4 м
| Продукція | Специфікаційна модель | Рейтинг підйомної спроможності | Мінімальна висота ліфту | Максимальна висота ліфту | Максимальний робочий радіус | Ротаційний кут | нотатки |
| Гідравлічний маніпулятор | ЗНЗ0540 | 500 кг | Основна вісь ладу спочатку паралельна з підлогою (Пристосовано відповідно до вимог клієнта) | 1100 мм | Центр колонки знаходиться на відстані 4000 мм від малої осі обертання | Основна одиниця обертається на 345° Пристрій обертається на 360 градусів | Включаючи1setofPLCsystem |
1) Механізм лифту маніпулятора дистанційно управляється і може вільно обертатися на 360 градусів.
2) Машина маніпулятора для лиття приймає принцип чотирибарного механізму зв'язку. Кожна механічна рука може працювати і зупинятися під будь-яким кутом, щоб досягти збалансованого стаціонарного стану.Це значно зменшує труднощі для операторів під час процесу лиття, особливо при справі з підйомами і розплавленим залізом.
3) Не потрібні обмежувальні перемикачі. Межа досягається власним ударом олійного циліндра. Підйом руки призводить до руху вгору і вниз пістона, і встановлюється буферний пристрій, що призводить до невеликих ударів і стабільної роботи.
4) Безпечні пристрої встановлюються в гідравлічній системі.Вони мають функцію захисту безпеки в разі перевантаження та інших ситуацій, запобігаючи виникненню легко пошкоджених компонентів і аварій.
5) Система PLC може контролювати час відкриття насоса і клапана, а також регулювання потокового виходу.
1) Всі розміри в цьому малюнку вимірюються в міліметрах.
2) міцність стиснення грунту фундаменту не повинна бути меншою, ніж i тонн на квадратний метр;
3) Специфічне положення електричного кабінету і з'єднаних з ним трубопроводів повинно посилатися на загальний креслення розкладу трубопроводів.
4) Провідник дроту (3-фазова 5-провідна система) має перехресну площу 4 квадратних міліметрів, з напругою 380В + 220В, і 2,5 метри піддаються впливу.
